Considere a função
\[f(x_1,x_2)= x_1^4+x_2^4+x_1^2x_2+x_1x_2^2-20x_1^2-15x_2^2\] para responder os itens a seguir.
Apresente um gráfico com as curvas de nível de \(f(x_1,x_2)\). Quantos pontos críticos a função parece ter? Dica para usuários do R: use a função geom_contour_filled().
x1 <- seq(-5, 5, 0.1)
x2 <- seq(-5, 5, 0.1)
fx <- function(x1, x2) {
return(x1^4 + x2^4 + x1^2 * x2 + x1 * x2^2 - 20 * x1^2 - 15 * x2^2)
}
grid <- expand.grid(x1 = x1, x2 = x2)
grid$fx <- mapply(fx, grid$x1, grid$x2)
ggplot(grid, aes(x = x1, y = x2, z = fx)) +
geom_contour_filled() +
theme_void() +
theme(legend.position="none")
Observando o gráfico de contorno, considerando valores \(-5 < x_1,x_2 < 5\), a função aparenta ter diversos valores críticos, sendo três mínimos locais, um mínimo global — próximo do valor \(x_1 = -3.5, x_2 = -3.2\) —, além de diversos pontos de sela entre os mínimos locais e global.
Encontre (algebricamente) o gradiente de f em relação ao vetor x = (x1, x2). Isso é, \[\nabla_xf(\mathbf{x})= \left( \frac{\partial f}{\partial x_1},\frac{\partial f}{\partial x_2} \right). \]
Seja
\[ f(x_1,x_2)= x_1^4+x_2^4+x_1^2x_2+x_1x_2^2-20x_1^2-15x_2^2, \] e
\[\begin{equation} \begin{split} \frac{\partial f}{\partial x_1} & = 4x_1^3 + 2x_1x_2 + x_2^2 - 40x_1, \\ \frac{\partial f}{\partial x_2} & = 4x_2^3+2x_1x_2+x_1^2-30x_2. \end{split} \end{equation}\]
Então,
\[\begin{equation} \begin{split} \nabla_xf(\mathbf{x}) & = \left( \frac{\partial f}{\partial x_1},\frac{\partial f}{\partial x_2} \right) \\ & = \left( 4x_1^3 + 2x_1x_2 + x_2^2 - 40x_1, 4x_2^3+2x_1x_2+x_1^2-30x_2 \right). \end{split} \end{equation}\]
Crie uma função computacional que implemente o método do gradiente para minimizar a função em estudo. Permita ao usuário definir a taxa de aprendizado, o número de passos e o ponto de partida.
gradiente <- function(learning_rate, n_steps, x1, x2) {
df <- data.frame(step = numeric(),
x1 = numeric(),
x2 = numeric(),
fx = numeric())
init <- data.frame(step = 0,
x1 = x1,
x2 = x2,
fx = fx(x1,x2))
df <- rbind(df,init)
for (i in 1:n_steps){
dpx1 <- (4 * x1 ^3) + (2 * x1 * x2) + (x2 ^2) - (40 * x1)
dpx2 <- (4 * x2 ^3) + (2 * x1 * x2) + (x1 ^2) - (30 * x2)
x1 <- x1 - dpx1 * learning_rate
x2 <- x2 - dpx2 * learning_rate
fx <- fx(x1,x2)
if(!is.finite(fx) || abs(fx - df$fx[i]) < 10e-6){
break
}
result <- data.frame(step = i,
x1 = x1,
x2 = x2,
fx = fx(x1,x2))
df <- rbind(df,result)
}
p <- ggplot() +
geom_contour_filled(data = grid, aes(x = x1, y = x2, z = fx)) +
geom_path(data = df, aes(x = x1, y = x2), linewidth = 1.5) +
theme_void() +
theme(legend.position="none")
return(list(p,df))
}
resultados <- gradiente(0.01,100,-3,-3)
resultados[[1]]
datatable(resultados[[2]])Além do solicitado no enunciado, adicionei também um critério de parada, seja por convergência ou por divergência, evitando custo computacional desnecessário. O usuário define o número máximo de iterações, porém se o gradiente convergir ou divergir antes deste máximo, a função irá retornar os passos antes do final do loop.
Use a função criada no item c) para encontrar o valor obtido pelo método do gradiente partindo-se do ponto inicial \((x_1^{(0)},x_2^{(0)})=(0,5)\). Use taxa de aprendizado igual a 0.01 e execute 100 passos.

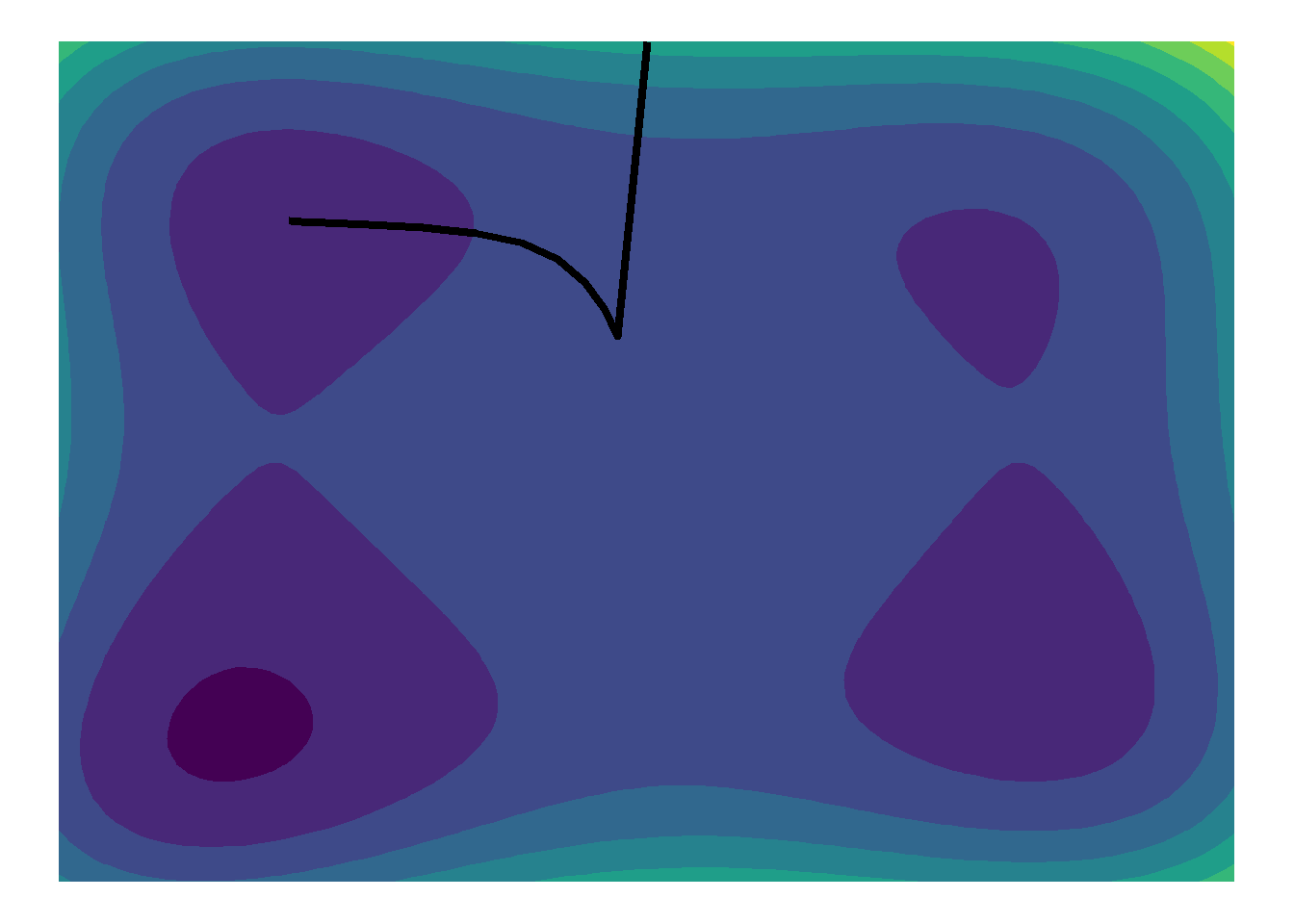

gradiente(0.01,100,0,5)[[1]]
datatable(gradiente(0.01,100,0,5)[[2]])Repita o item d), agora com as seguintes taxas de aprendizado: 1, 0.1, 0.01, 0.001, 0.0001. Qual dessas opções lhe parece mais apropriada nesse caso? Justifique sua resposta.
datatable(gradiente(1,100,0,5)[[2]])datatable(gradiente(0.1,100,0,5)[[2]])gradiente(0.01,100,0,5)[[1]]
datatable(gradiente(0.01,100,0,5)[[2]])gradiente(0.001,100,0,5)[[1]]
datatable(gradiente(0.001,100,0,5)[[2]])gradiente(0.0001,100,0,5)[[1]]
datatable(gradiente(0.0001,100,0,5)[[2]])Nota-se pelos resultados que para valores de learning rate \(\epsilon = (1;0,1)\) a função divergiu. Para valores \(\epsilon = (0,001; 0,0001)\) a função iterou até o limite de 100 iterações fixadas, e não chegou a um mínimo segundo o critério de parada definido, sendo que para \(\epsilon = 0,0001\) o valor da função de perda ainda estava bem longe do valor alvo. Por outro lado, para \(\epsilon = 0,01\), a função chegou a um mínimo segundo o critério de parada definido, e o fez em poucas iterações, ativando a cláusula de parada por convergência numérica.
Desta forma, o valor \(\epsilon = 0,01\) parece ser o mais coerente dentre as opções apresentadas.
Fixe a semente do gerador de números aleatórios no valor 42 (se estiver usando o R, basta executar o código set.seed(42)). Repita novamente o item d), agora partindo de 10 pontos escolhidos aleatoriamente (Uniformemente) no quadrado \(-5 < x_1, x_2 < 5\). Refaça o gráfico do item a) e adicione uma linha representando o caminho percorrido por cada uma das 10 otimizações. Qual foi o percentual de vezes em que o algoritmo encontrou o mínimo global da função (despresando um eventual desvio de menor importância)?
set.seed(42)
pontos <- runif(20, -5, 5)
trajetorias <- list()
for (i in 1:10) {
resultado <- gradiente(learning_rate = 0.01, n_steps = 100, x1 = pontos[i], x2 = pontos[i+10])[[2]]
trajetorias[[i]] <- resultado
}
traj_all <- do.call(rbind, Map(function(df, id) {
df$traj_id <- id
df
}, trajetorias, seq_along(trajetorias)))
ggplot() +
geom_contour_filled(data = grid, aes(x = x1, y = x2, z = fx)) +
geom_path(data = traj_all, aes(x = x1, y = x2, group = traj_id, color = as.factor(traj_id)), linewidth = 1.5) +
theme_void() +
theme(legend.position="none")

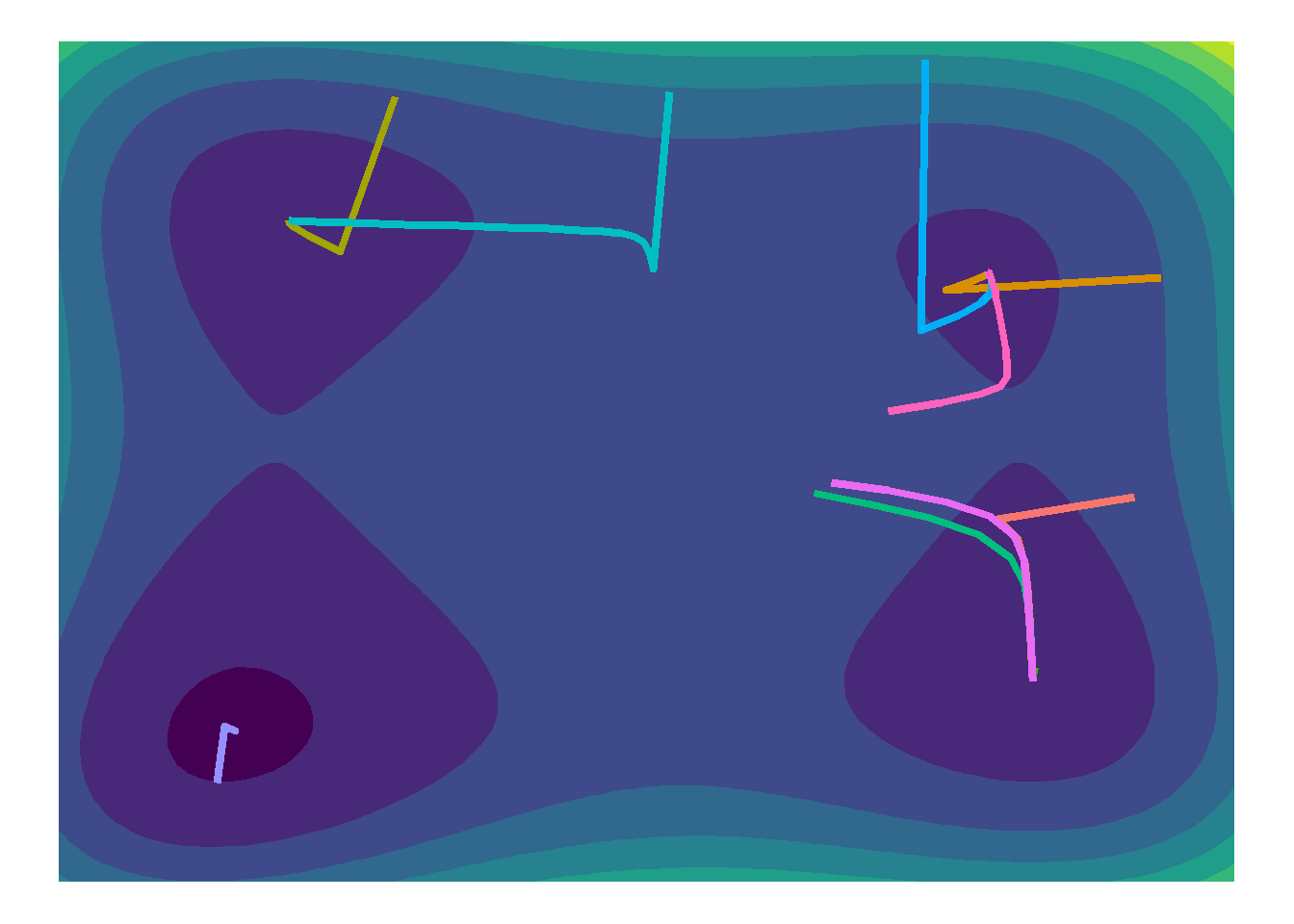

Analisando o gráfico, nota-se que em apenas uma das tentativas, o algoritmo convergiu para o mínimo global aparente. Todas as outras tentativas convergiram, porém para um dos três mínimos locais aparentes.
Este resultado concide com o discutido em sala de aula, isto é, o método do gradiente descendente é eficaz em buscar mínimos de função, porém na sua forma mais simples de implementação, ele é incapaz de escapar de um mínimo local, visto que irá tomar uma trajetória descendente sempre que encontrar um mínimo próximo do ponto em que está. Sabe-se que em funções estritamente convexas, o gradiente descendente irá encontrar o mínimo global. Entretanto, funções com mínimos locais e pontos de sela podem atrapalhar a convergência do algoritmo. Neste caso, uma das possíveis soluções discutidas e aqui implementadas é justamente testar vários pontos iniciais, na esperança que algum ou alguns deles iniciem-se próximos ao mínimo global da função. Neste caso bidimensional, a figura ajuda bastante a identificação dos mínimos e as convergências, entretanto num caso multidimensional, bastaria avaliar o valor da função para identificação do mínimo global, ou ao menos um mínimo local bom o suficiente.
Repita o item d), substituindo o método do gradiente pelo método do gradiente com momento (veja a Seção 8.3.2 do livro Deep Learning). Use taxa de aprendizado \(\epsilon = 0.01\), parâmetro de momento \(\alpha = 0.9\) e velocidade inicial v = 0.
gradiente_momento <- function(alpha, learning_rate, n_steps, x1, x2) {
df <- data.frame(step = numeric(),
x1 = numeric(),
x2 = numeric(),
fx = numeric())
init <- data.frame(step = 0,
x1 = x1,
x2 = x2,
fx = fx(x1,x2))
df <- rbind(df,init)
v1 <- 0
v2 <- 0
for (i in 1:n_steps){
dpx1 <- (4 * x1 ^3) + (2 * x1 * x2) + (x2 ^2) - (40 * x1)
dpx2 <- (4 * x2 ^3) + (2 * x1 * x2) + (x1 ^2) - (30 * x2)
v1 <- alpha * v1 - learning_rate * dpx1
v2 <- alpha * v2 - learning_rate * dpx2
x1 <- x1 + v1
x2 <- x2 + v2
fx <- fx(x1,x2)
if(!is.finite(fx) || abs(fx - df$fx[i]) < 10e-6 + mean(v1,v2)){
break
}
result <- data.frame(step = i,
x1 = x1,
x2 = x2,
fx = fx(x1,x2))
df <- rbind(df,result)
}
ggplot() +
geom_contour_filled(data = grid, aes(x = x1, y = x2, z = fx)) +
geom_path(data = df, aes(x = x1, y = x2), linewidth = 1.5) +
theme_void() +
theme(legend.position="none")
}
gradiente_momento(.9,.01,100,0,5)

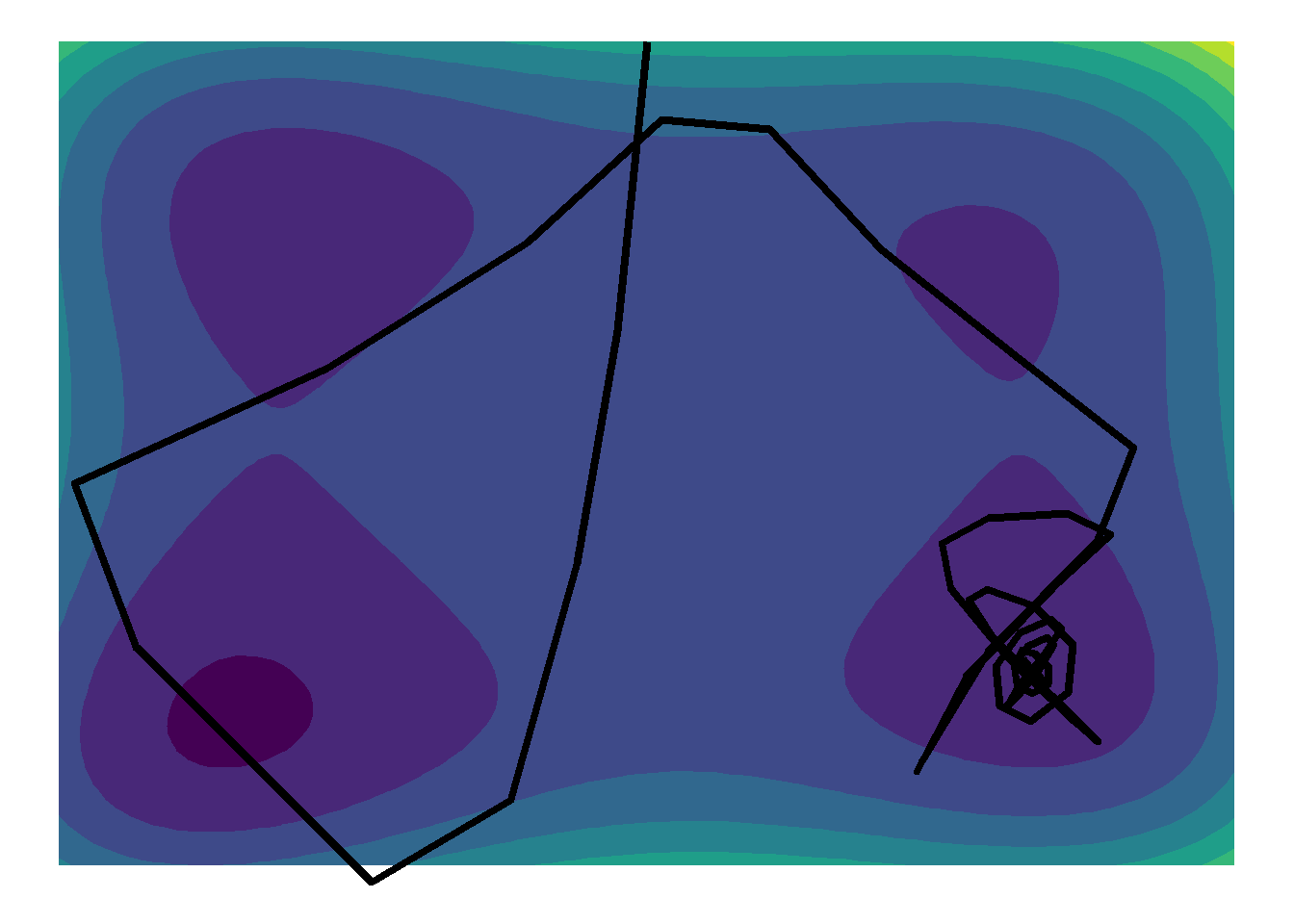

Pela Figura acima, nota-se que adicionando o componente de momento ao algoritmo de gradiente descendente, os passos da função de tornam muito mais erráticos, permitindo que a função passeie pelo espaço paramétrico por mais tempo, e impedindo o gradiente de descer nos primeiros vales que percorre. É possível observar que a função passou por todos os quatro vales de mínimos, até convergir em um dos mínimos locais.
gradiente_momento(.9,.01,100,-5,0)

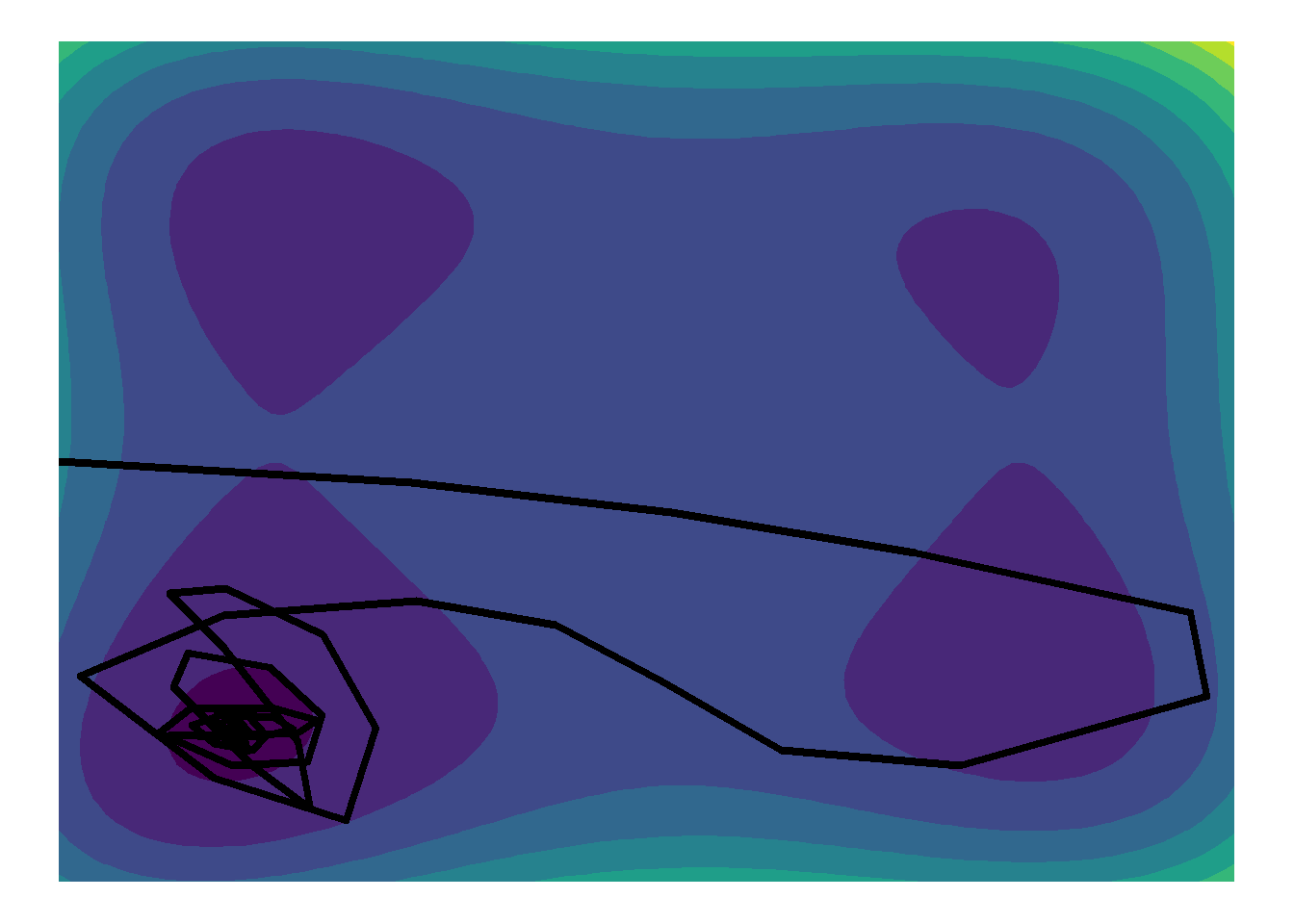

Observando a Figura acima, nota-se que mudando o ponto de partida, o algoritmo conseguiu cumprir o seu propósito, isto é, escapar de um mínimo local e direcionar para o aparente mínimo global da função de perda.
Desta forma, pode-se dizer que adicionar o conceito de momento pode ser útil para impedir o gradiente de estacionar em mínimos locais, entretanto isto ainda não é garantindo, dependendo ainda bastante do ponto inicial escolhido.
Repita o item d), substituindo o método do gradiente pelo método RMSProp (veja a Seção 8.5.2 do livro Deep Learning). Use taxa de aprendizado \(\epsilon = 0.001\), taxa de decaimento \(\rho = 0.9\) e constante \(\delta = 10^{-6}\).
gradiente_rmsprop <- function(learning_rate, n_steps, x1, x2, rho, epsilon) {
df <- data.frame(step = numeric(),
x1 = numeric(),
x2 = numeric(),
fx = numeric())
init <- data.frame(step = 0,
x1 = x1,
x2 = x2,
fx = fx(x1,x2))
df <- rbind(df,init)
v1 <- 0
v2 <- 0
for (i in 1:n_steps){
dpx1 <- (4 * x1 ^3) + (2 * x1 * x2) + (x2 ^2) - (40 * x1)
dpx2 <- (4 * x2 ^3) + (2 * x1 * x2) + (x1 ^2) - (30 * x2)
v1 <- rho * v1 + (1 - rho) * dpx1^2
v2 <- rho * v2 + (1 - rho) * dpx2^2
x1 <- x1 - (learning_rate / sqrt(v1 + epsilon)) * dpx1
x2 <- x2 - (learning_rate / sqrt(v2 + epsilon)) * dpx2
fx <- fx(x1,x2)
if(!is.finite(fx) || abs(fx - df$fx[i]) < 10e-6){
break
}
result <- data.frame(step = i,
x1 = x1,
x2 = x2,
fx = fx(x1,x2))
df <- rbind(df,result)
}
p <- ggplot() +
geom_contour_filled(data = grid, aes(x = x1, y = x2, z = fx)) +
geom_path(data = df, aes(x = x1, y = x2), linewidth = 1.5) +
theme_void() +
theme(legend.position="none")
return(list(p,df))
}
resultadosp <- gradiente_rmsprop(.001,100,0,5,.9,10e-6)
resultadosp[[1]]

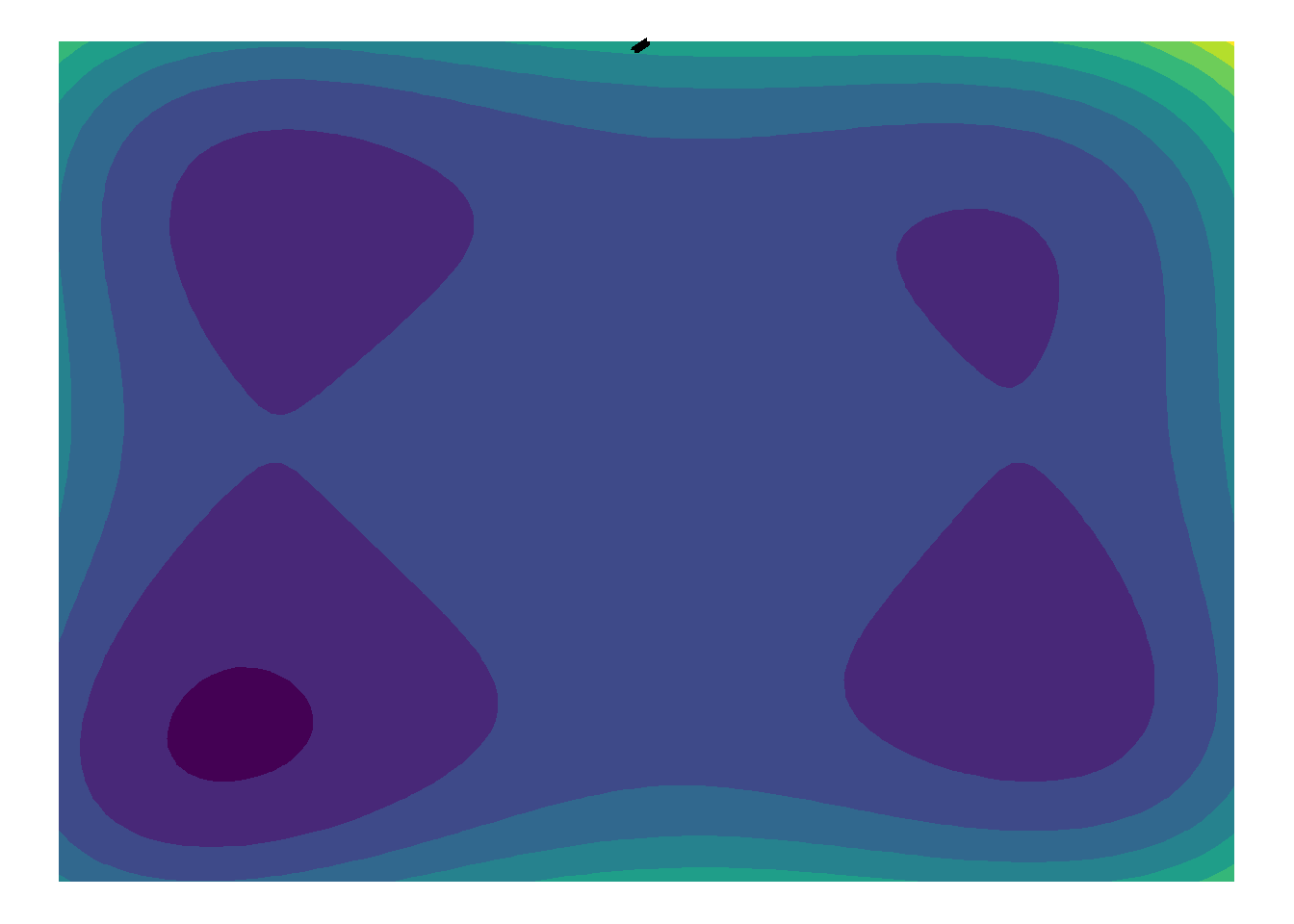

datatable(resultadosp[[2]])Pelo gráfico acima, nota-se que o algoritmo aparenta estar caminhando para um mínimo local. Entretanto, a taxa de aprendizagem baixa e um número reduzido de passos impede de localizar o mínimo local. Ajustando a taxa de aprendizagem para \(\epsilon = 0.1\), podemos observar visualmente o caminhar do algoritmo ao mínimo local mais próximo do ponto inicial.

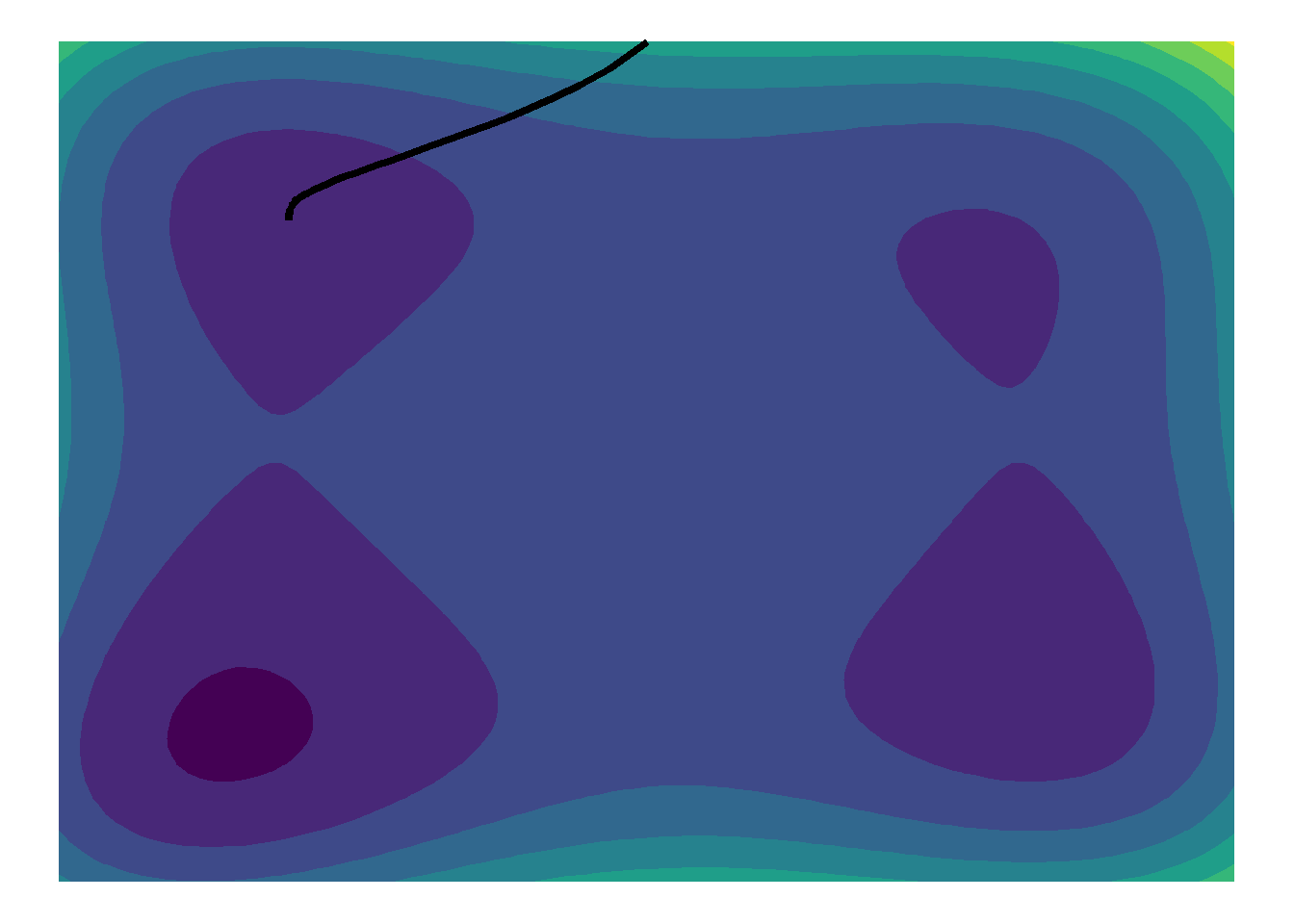

resultadosp <- gradiente_rmsprop(.1,100,0,5,.9,10e-6)
resultadosp[[1]]
Repita o item d), substituindo o método do gradiente pelo método ADAM (veja a Seção 8.5.3 do livro Deep Learning). Use taxa de aprendizado \(\epsilon = 0.001\) e taxas de decaimento \(\rho_1 = 0.9\) e \(\rho_2 = 0.999\).
gradiente_adam <- function(learning_rate, n_steps, x1, x2,
rho1, rho2, delta) {
df <- data.frame(step = numeric(),
x1 = numeric(),
x2 = numeric(),
fx = numeric())
init <- data.frame(step = 0,
x1 = x1,
x2 = x2,
fx = fx(x1, x2))
df <- rbind(df, init)
s1 <- 0
s2 <- 0
r1 <- 0
r2 <- 0
for (i in 1:n_steps) {
g1 <- (4 * x1 ^ 3) + (2 * x1 * x2) + (x2 ^ 2) - (40 * x1)
g2 <- (4 * x2 ^ 3) + (2 * x1 * x2) + (x1 ^ 2) - (30 * x2)
s1 <- rho1 * s1 + (1 - rho1) * g1
s2 <- rho1 * s2 + (1 - rho1) * g2
r1 <- rho2 * r1 + (1 - rho2) * g1^2
r2 <- rho2 * r2 + (1 - rho2) * g2^2
s1_hat <- s1 / (1 - rho1^i)
s2_hat <- s2 / (1 - rho1^i)
r1_hat <- r1 / (1 - rho2^i)
r2_hat <- r2 / (1 - rho2^i)
x1 <- x1 - (learning_rate / (sqrt(r1_hat) + delta)) * s1_hat
x2 <- x2 - (learning_rate / (sqrt(r2_hat) + delta)) * s2_hat
fx_val <- fx(x1, x2)
if (!is.finite(fx_val) || abs(fx_val - df$fx[i]) < 10e-6) {
break
}
result <- data.frame(step = i,
x1 = x1,
x2 = x2,
fx = fx_val)
df <- rbind(df, result)
}
p <- ggplot() +
geom_contour_filled(data = grid, aes(x = x1, y = x2, z = fx)) +
geom_path(data = df, aes(x = x1, y = x2), linewidth = 1.5) +
theme_void() +
theme(legend.position = "none")
return(list(p, df))
}
gradiente_adam(.001,100,0,5,.9,.999,10e-8)[[1]]
datatable(gradiente_adam(.001,100,0,5,.9,.999,10e-8)[[2]])Análogo ao item anterior, o learning rate \(\epsilon = 0.001\) é muito baixo para o algoritmo encontrar o mínimo local no número de passos fornecidos (100). Ajustando o learning rate para \(\epsilon = 0.1\), mantido os demais hiperparâmetros constantes, pode-se observar na Figura abaixo a convergência do algoritmo para o mínimo local mais próximo do ponto inicial.

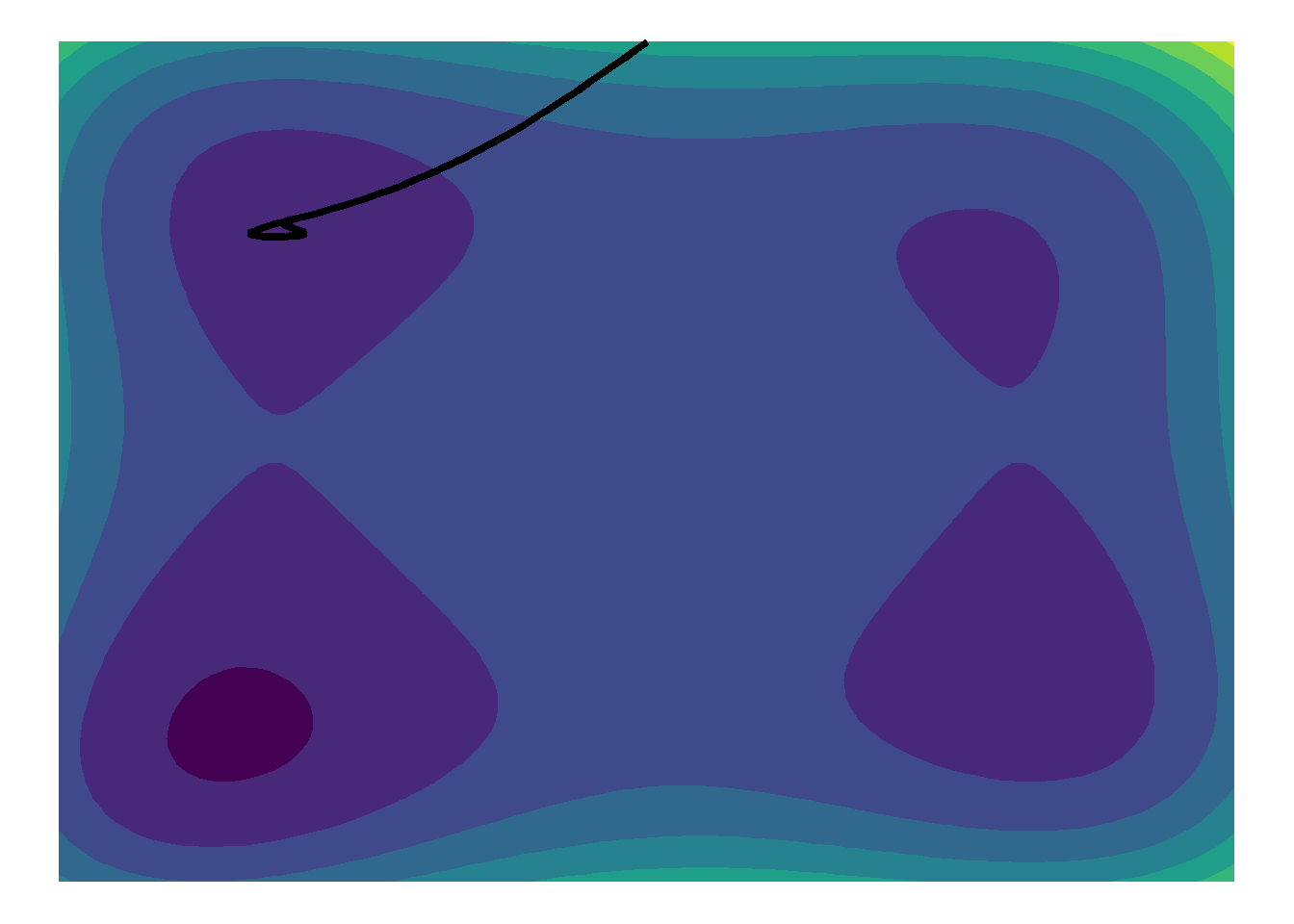

gradiente_adam(.1,100,0,5,.9,.999,10e-8)[[1]]

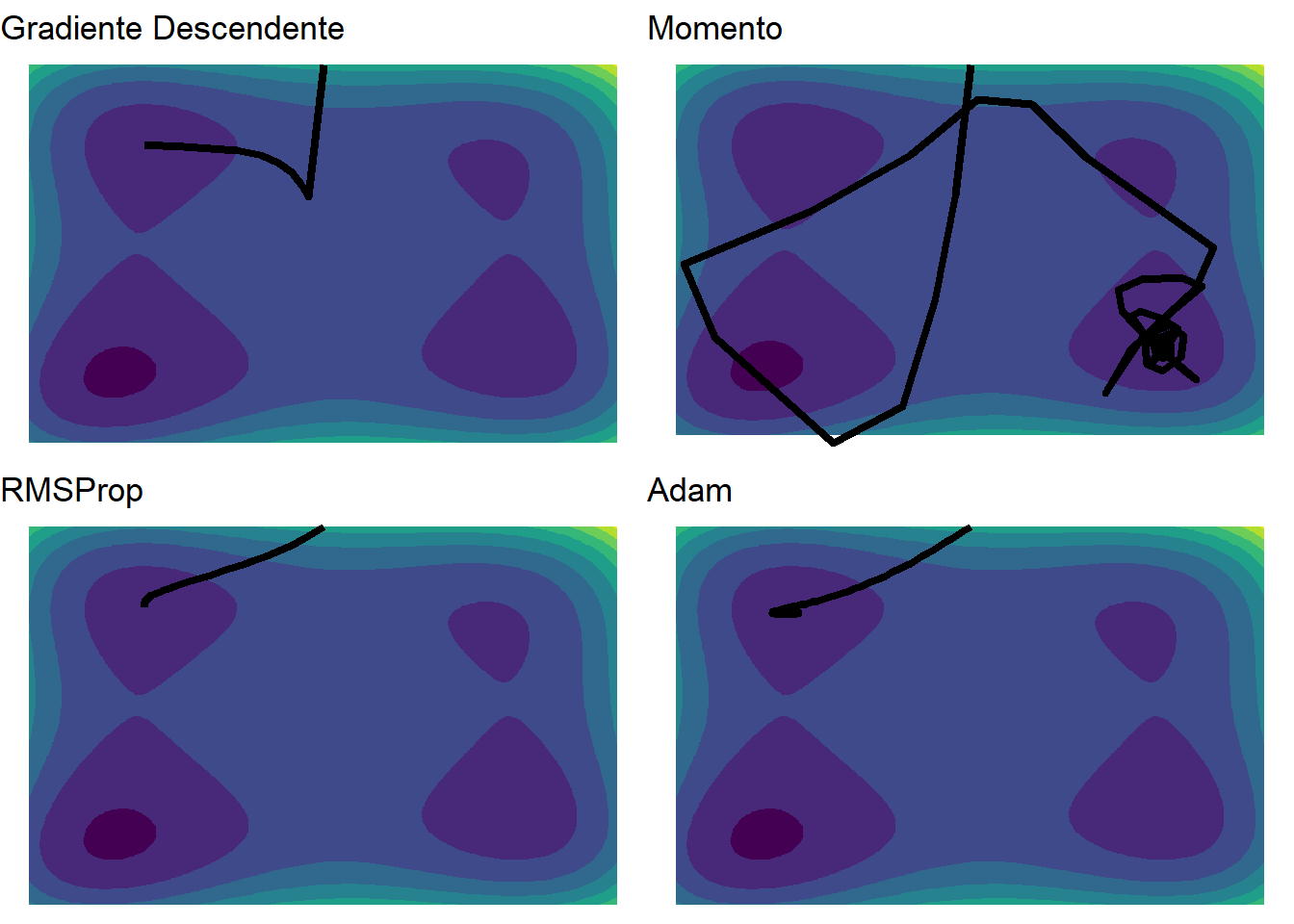

Apresente graficamente, em uma única figura, os caminhos percorridos pelas otimizações executadas nos itens d), g), h) e i).
p1 <- gradiente(0.01,100,0,5)[[1]] + labs(title="Gradiente Descendente")
p2 <- gradiente_momento(.9,.01,100,0,5) + labs(title="Momento")
p3 <- gradiente_rmsprop(.1,100,0,5,.9,10e-6)[[1]] + labs(title="RMSProp")
p4 <- gradiente_adam(.1,100,0,5,.9,.999,10e-8)[[1]] + labs(title="Adam")
grid.arrange(p1, p2, p3, p4, ncol = 2)
Pela Figura acima, nota-se que todos os algoritmos são eficazes em encontrar um ponto de mínimo, ainda que local. Nenhum deles conseguiu eliminar a necessidade de um bom ponto inicial para encontrar o mínimo global da função. Entretanto, como discutido em sala, não faz parte do paradigma de redes neurais artificiais no estado da arte atual a necessidade do mínimo global da função. Desta forma, estaremos mais preocupados com algoritmos que funcionem bem, e funcionem rápido, na busca pela convergência em algum ponto de mínimo aceitável. Neste sentido, todos foram eficientes, entretanto é possível notar que o gradiente na forma elementar pode ter problemas com pontos de sela e mínimos ruins, enquanto o método do momento pode ser muito errádico. Os métodos RMSProp e Adam aparentam ser mais estáveis, de rápida convergência para um mínimo aceitável e caminhar pouco errático.
